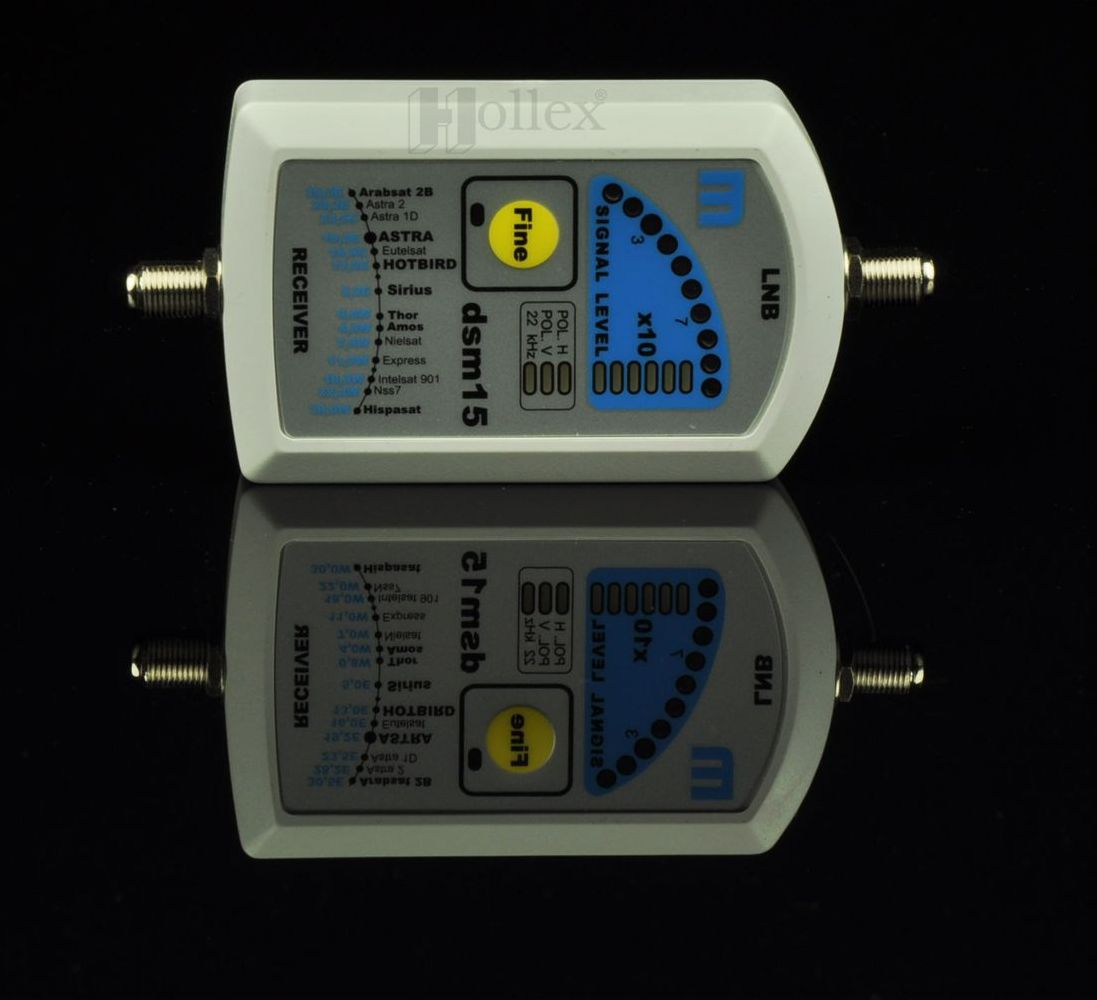

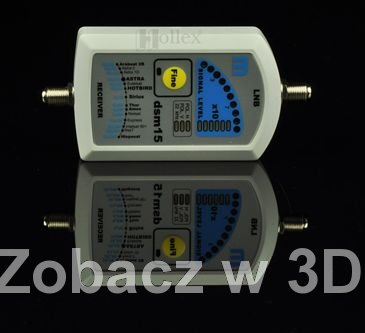

Wskaźnik DSM15

Nowy wskaźnik DSM 15 służy do ustawiania anten satelitarnych zarówno tych do odbioru telewizji analogowej, jak i cyfrowej.

Konstrukcja wskaźnika firmy Mezon zapewnia bardzo prostą, intuicyjną obsługę. Umożliwia jednoczesny pomiar sygnału LNB i sygnałów sterujących 22kHz oraz polaryzacji H i V. Wskaźnik przeznaczony jest zarówno dla instalatorów TV SAT, jak i dla innych osób pragnących samodzielnie ustawić antenę TV SAT.


PARAMETRY

Wskaźnik sygnału konwertera (LNB):
- skala 70 punktów ( linijka 10 i 6 diodowa),
- pasmo 860 #8211; 2400 MHz
- max. czułość - 50 dBm

FINE. Zawężenie zakresu pomiarowego - zwiększenie czułości. Wejście i wyjście z trybu FINE po naciśnięciu FINE.

BEEP #8211; sygnalizator dźwiękowy poziomu sygnału LNB ( dźwięk narasta wraz ze wzrostem poziomu sygnału)
Wskaźnik polaryzacji V i H
Wskaźnik sygnału 22 kHz
Max. pobór prądu przez miernik #8211; 70 mA.

POMIAR

Ustawienie anteny SAT na maksimum sygnału.

- Posługując się kompasem wstępnie ustawić antenę w kierunku poszukiwanego satelity.
- Do gniazda LNB miernika podłączyć konwerter a do gniazda RECEIVER odbiornik SAT lub zasilacz 13 do 18V (koniecznie "+" w środku złącza).
- Obracając powoli antenę znależć maksimum sygnału - wskaźnik SIGNAL LEVEL.
- Przełączyć miernik w tryb FINE i dokręcić śruby mocujące antenę obserwując jednocześnie wskażnik sygnału.
